Circuito base con una resistencia
Repaso de conceptos, revisión antes de conectar, armado, verificación y observación del circuito.
← Sesiones de 1.º de bachillerato
SESIÓN 02 · ROBÓTICA
Construimos el circuito base
Recupera la guía que utilizamos en clase y revisa el recorrido de la corriente.
Objetivo
Identificar un circuito cerrado con una resistencia y reconocer las conexiones de 5V y GND en la protoboard.
La guía de nuestra clase
El documento tiene dos páginas. La primera explica el armado; la segunda incluye mediciones de resistencia, voltaje y corriente que retomaremos en la sesión 3.
Medición y registro
Conexión del multímetro, tabla de resultados y preguntas para elaborar la conclusión del equipo.
MATERIAL ORIGINAL
Lee la guía aquí
Puedes desplegar cada página o abrir el PDF en otra pestaña para ampliarlo o imprimirlo.

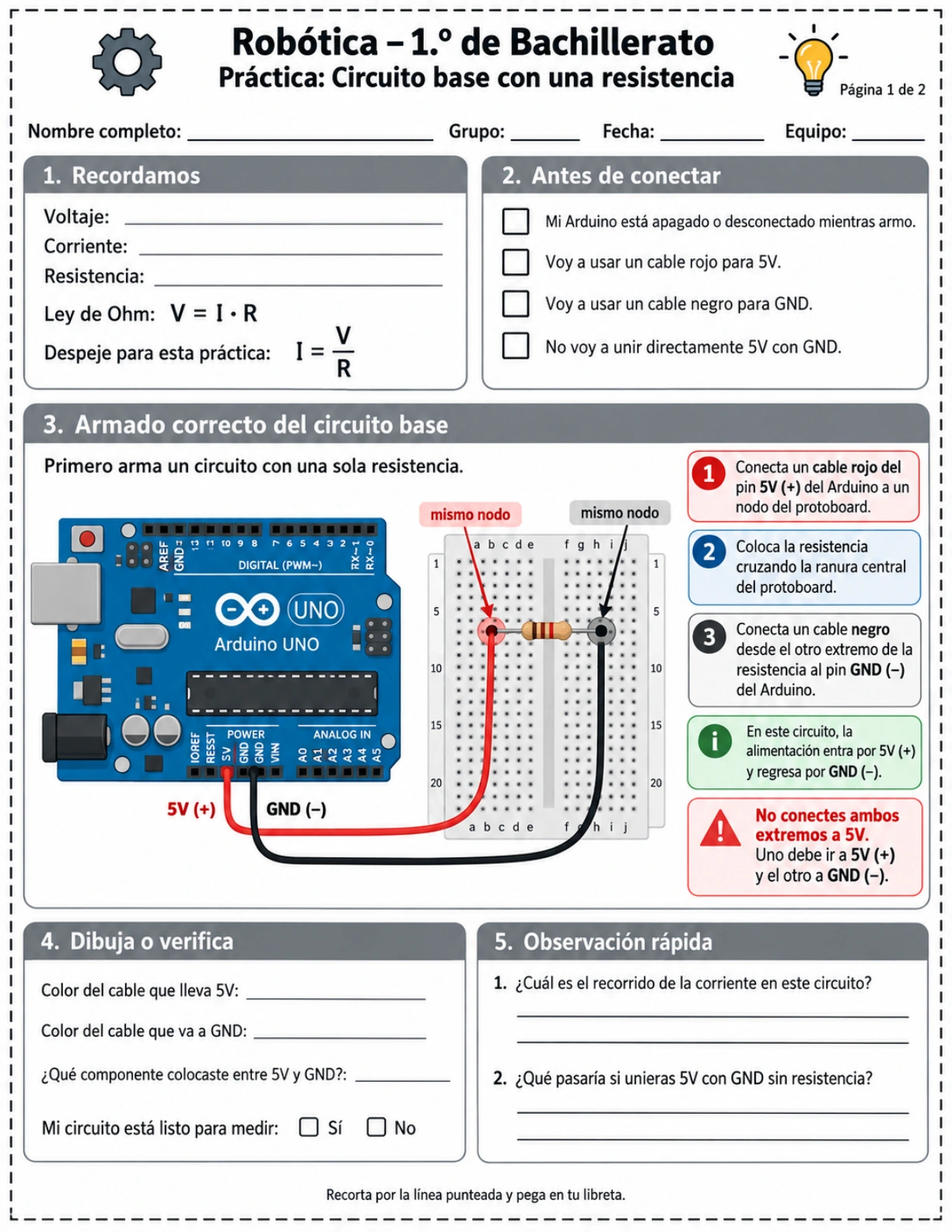

Página 1 · Armado del circuito

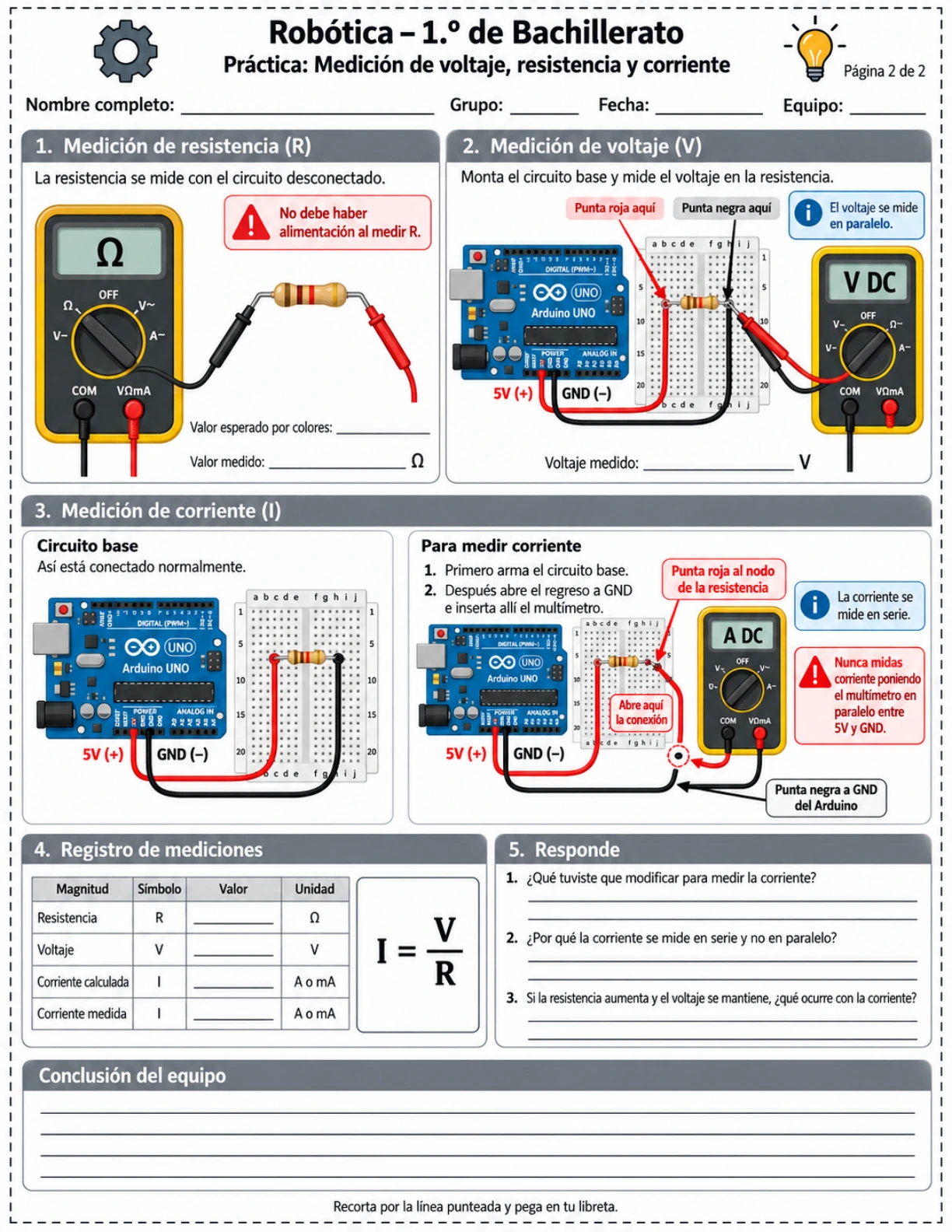

Página 2 · Mediciones y registro
Abrir visor PDF dentro de esta página
Recuerda el armado
- Desconecta el cable USB del Arduino antes de armar.
- Identifica dos nodos diferentes de la protoboard. En el área central, normalmente a–e de una fila forman un nodo; f–j de esa fila forman otro. La ranura central los separa.
- Coloca una terminal de la resistencia en cada nodo, como en la guía. Si ambas quedan en el mismo nodo, no estará conectada como necesitamos.
- Conecta 5V → resistencia → GND. No unas directamente 5V con GND.
- Pide al profesor que revise el circuito antes de conectarlo por USB.
En esta práctica, GND es la referencia de 0 V del Arduino. No es otro pin de +5 V.
Para interpretar los dibujos
La ubicación y el nombre de los bornes cambian entre multímetros. La punta negra va a COM; el borne de la roja depende de lo que midas. Revisa las etiquetas de tu equipo con el profesor antes de usarlo.
Recuperación de la sesión
Explica a un compañero por dónde va la corriente desde 5V hasta GND y qué función cumple la resistencia. Conserva tu guía para registrar las mediciones de la siguiente sesión.
